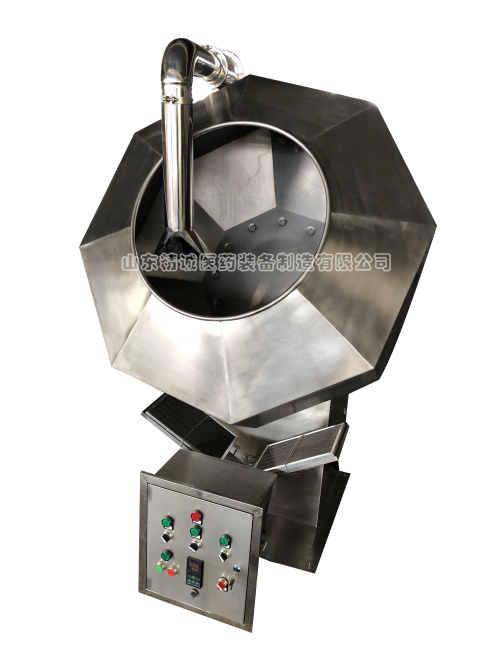

八角形（翻滾效果好）

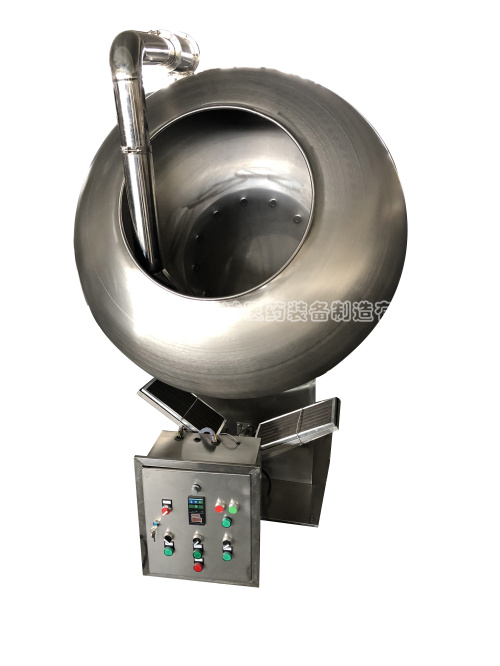

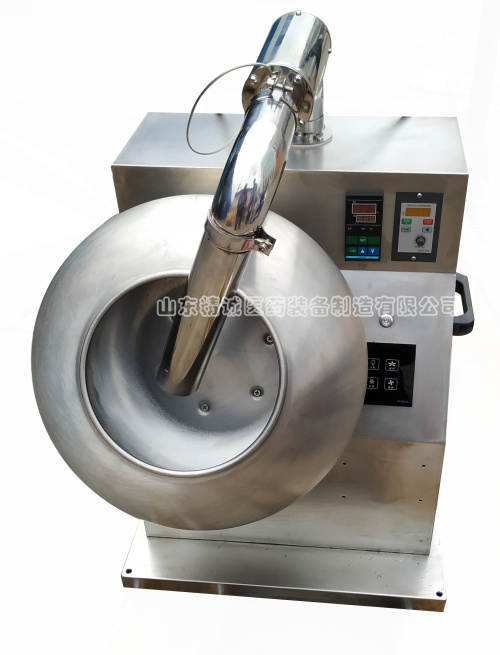

荸薺式

一、技術特點：

1 轉速可調節并用數字顯示；

2 出風溫度可調節，并可以用數字顯示，設定后自動恒溫；

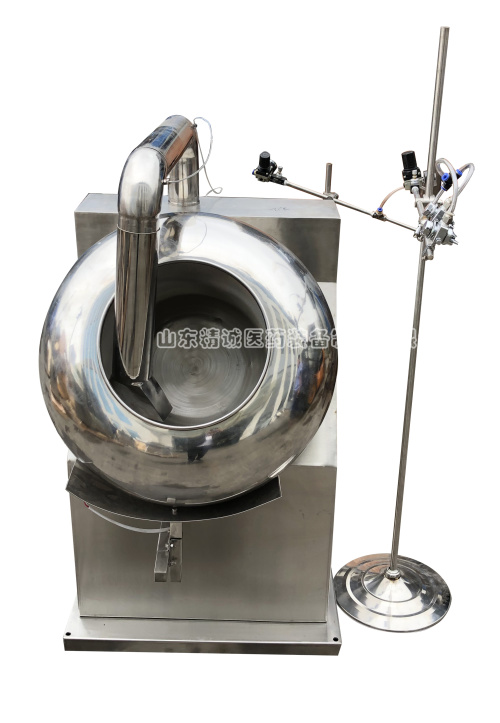

3 配有噴搶，可以進行薄膜包衣；

4 鍋頭可以根據需要更換；

5 體積小，使用220V電源，安裝簡單方便；

6 進風配有過濾器。

二、技術參數：

1 設備總功率： 1.4Kw

1.1 主電機功率： 90w

1.2 風機功率：    132w

1.3 內加熱功率：  1200w

2 熱風風量： 220m3/h

3 熱風溫度：室溫~80℃、溫度數字顯示、設定后自動恒溫。

4 包衣鍋：

4.1 直徑：荸薺式包衣鍋 Ф200mm、Ф300mm、Ф400mm；

4.2 生產能力：

提示：以上規格型號的鍋頭根據訂貨情況可能有所不同，并非每一臺都包括所有型號規格的鍋頭。

4.3 包衣鍋轉速： 0~70r/min  轉速數字顯示

5 機器重量：45kg

6 機器外形尺寸：530×560×850mm

三、設備安裝：

1 無特殊安裝要求，不需要地腳螺栓，安放在平整的地面或平臺上。

2 使用220V、10A單相電源插座，并可靠接地。

3 使用前應拆掉空氣過濾器的保護塑料袋。

4 用戶需自備空氣壓縮機。

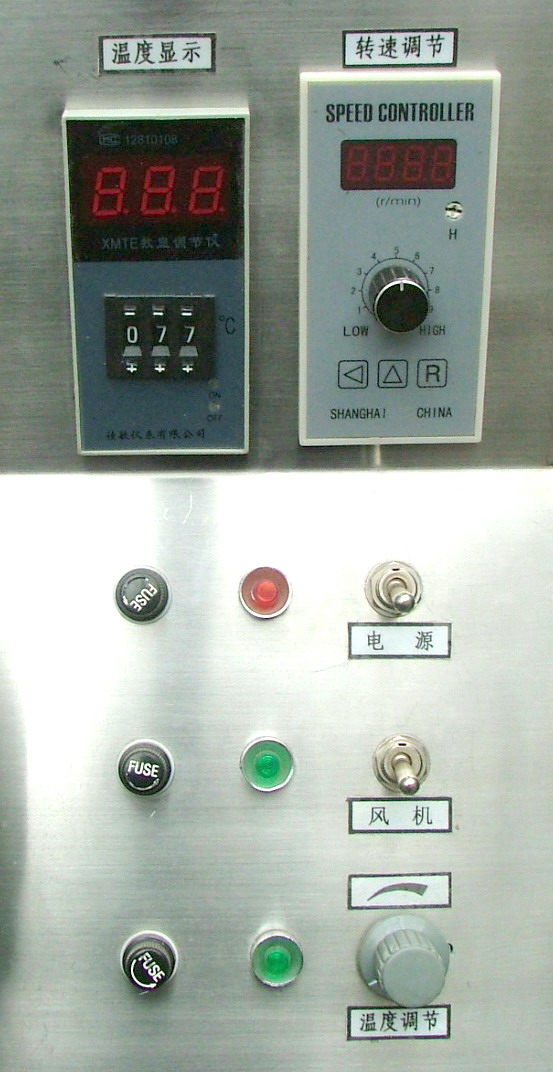

四、操作面板的設置（見下圖）：

五、各種功能動作介紹及調整方法：

1 主機電源：

1.1 將電源插入符合要求的電源插座內。

1.2 將“轉速調節”控制器上的旋鈕逆時針旋轉至“l(fā)ow”。

1.3 向上扳動“電源”開關的手柄，紅色“電源”指示燈亮，表示接通電源；向下扳動“電源”開關的手柄，紅色“電源”指示燈滅，即關閉電源。

接通電源的同時，溫度顯示表顯示當前室溫，轉速調節表顯示0。

2 包衣鍋的運轉與調速:

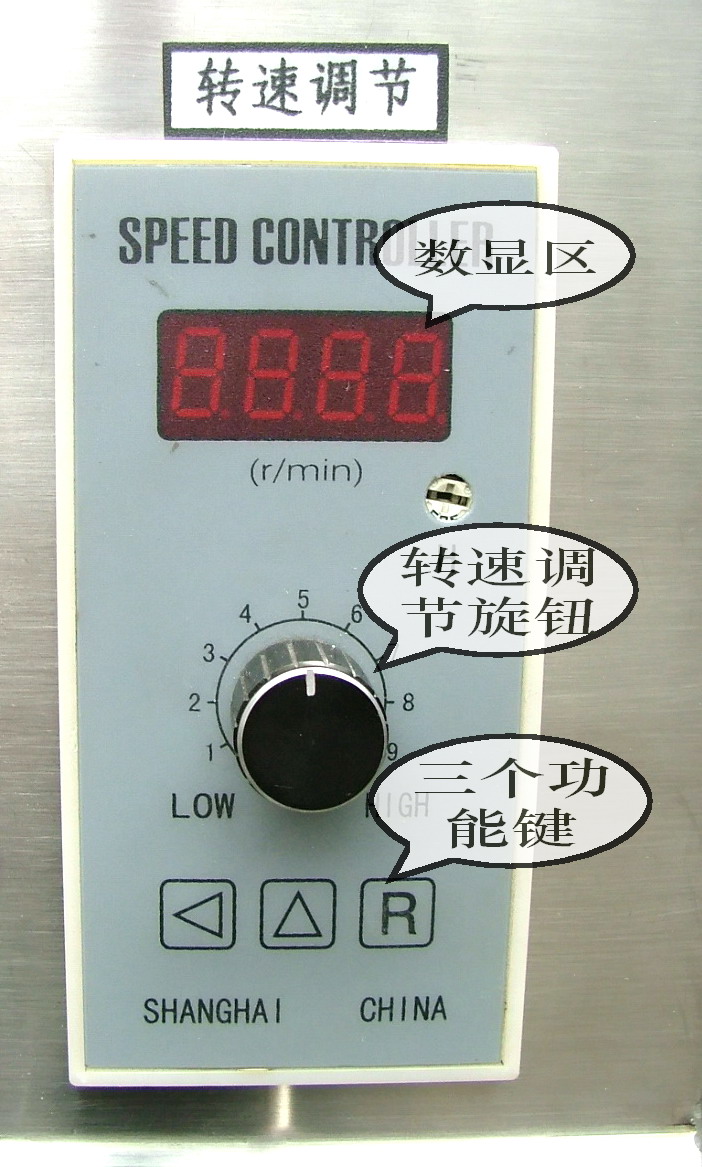

2.1 轉速調節”控制器面板如下圖：

2.2 緩慢順時針“轉速調節”控制器上的轉速調節旋鈕，包衣鍋即開始旋轉，隨著繼續順時針旋轉旋鈕，包衣鍋的轉速逐漸升高；逆時針旋轉該旋鈕，即可使包衣鍋轉速降低，直至停轉。

2.3 數顯區顯示當前包衣鍋的轉速。

2.4 “R”鍵為主電機臨時停機鍵。在包衣過程中，若需要臨時停機，可按此鍵，即可使包衣鍋停止旋轉。再按此鍵，包衣鍋即恢復停機前的轉速。使用此鍵不會影響風機、加熱的運行。

★ 警告：工作結束時，應逆時針旋轉“轉速調節”控制器上的旋鈕到“l(fā)ow”停機，而不能使用“R”鍵停機，否則下次開機接通電源后，包衣鍋會直接以上次停機時的轉速旋轉?？赡軐?dǎo)致事故的產生。

2.5 “?”“▲”兩鍵是在生產過程中設置電機與包衣鍋轉速比例的。按下“R”鍵后會顯示此出廠原始設置值。用戶在日常生產中不會使用到，并且用戶不得擅自修改，否則會影響到轉速的顯示，導致實驗數據的錯誤。

3 風機的啟/停：

向上扳動“風機”開關的手柄，綠色“風機”指示燈亮，同時風管內有冷風吹出。向下扳動“風機”開關的手柄，綠色“風機”指示燈滅，即關閉風機。

4. 本機的加熱裝置由電加熱器、功率調節器、溫度控制表三大部分組成。

4.1 電加熱器由電阻絲、耐火陶土支架、加熱器風管、隔熱套管等幾部分組成。耐火陶土支架在溫度急劇變化時可能導致破碎，故在包衣后應先關閉加熱器，不關閉風機，待風的溫度下降至室溫后，再關閉風機。

4.2 功率調節器安裝在主機機殼內，通過旋轉設置在面板上的“溫度調節”旋鈕來對電加熱功率進行調節，而顯示為熱風溫度有所變化，從而使電加熱器產生工藝要求的熱量，即溫度穩定。

5 加熱溫度的設置及調節：

5.1順時針旋轉溫度調節旋鈕。溫度顯示表上的溫度值上升，同時風管內的風的溫度升高；逆時針旋轉溫度調節旋鈕，可使溫度下降，直至關閉加熱器。

★緩慢調節溫度調節旋鈕，使熱風溫度接近工藝要求溫度。切不可以一次將旋鈕順時針開至大，否則會造成溫度迅速升高，超過設定值后又迅速降低，溫度變化頻繁，不穩定影響操作。

5.2在溫控表上設定工藝要求溫度。溫控表面板如右圖，按數字上下方的“-”、“+”鍵，可降低或升高所設定的溫度值。通過對溫度控制表的設定，可以使熱風溫度符合工藝的要求，同時控制加熱器的工作狀態，當加熱器產生的溫度高于工藝的要求時，溫控表自動斷開加熱器的電源，待熱風溫度低于工藝要求，溫控表自動接通加熱器的電源，使加熱器繼續產生熱量，以滿足包衣的要求，從而達到溫度設定后自動恒溫的功能。同時溫控表上的加熱狀態指示燈會不斷地在紅綠燈之間切換。

5.3 “溫度調節”與風機電路有互鎖裝置，當風機未開啟時，加熱器不會工作；當關閉風機的同時，加熱器立即斷電。

6 出廠時溫度控制表及轉速控制器已經過調整，若用戶需要調整時，請在咨詢生產廠家后再進行。

7 噴搶的調節與使用請參閱《薄膜包衣專用噴搶的使用說明書》。

8 使用時間久了，空氣過濾器濾芯會堵塞，影響進風風量，請拆下濾芯進行反吹清理，或清理效果不佳時，請及時更換濾芯。

六、操作規程：

1 將插頭插入插座內。

2 將“轉速調節”控制器上的旋鈕逆時針旋轉至“l(fā)ow”。

3 向上扳動“電源”開關的手柄，紅色“電源”指示燈亮，轉速顯示器顯示“0”，溫控表顯示當前室溫。

4 將藥片加入清潔好的鍋內，在低轉速下旋轉藥片。

5 向上扳動“風機”開關；風機開始旋轉，“風機”運行指示燈亮。

6 在溫控表上設定工藝要求的溫度，旋轉“溫度調節”旋鈕，使加熱器工作，對藥片進行預熱。

7 將配好的漿液倒入高位槽中。

8 調整好噴搶的位置。

9 當片床溫度加熱到40℃時，即可進行噴漿。由于本機為小型機，裝藥量較小，所以噴搶的風量及液量應調到較小的位置。

10 當包衣完成后，應先關閉噴搶，同時逆時針旋轉“溫度調節”旋鈕至小，待加熱器的溫度降至50℃以下方可關閉風機。

11 向下扳動“電源”開關的手柄關閉電源。

12 進行清洗整理。
